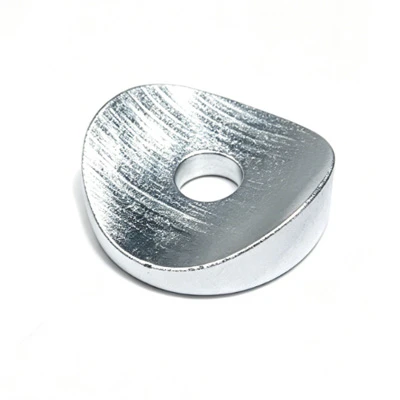

Μεταλλικές ροδέλες σέλας

Σύμφωνα με το πρότυπο GB/T 7245, η ανοχή ύψους τόξου των μεταλλικών ροδέλες σέλας μπορεί να ελεγχθεί εντός ±0,2 mm (ισχύει για τις προδιαγραφές M3–M6). Αυτή η διάσταση ακριβείας εξασφαλίζει τη συνοχή της ελαστικής δύναμης κάθε παρτίδας ροδέλες και αποφεύγει την αστοχία προφόρτισης λόγω υπερβολικής απόκλισης ύψους τόξου. Ταυτόχρονα, η τιμή Ra τραχύτητας επιφάνειας των προϊόντων υψηλής ποιότητας δεν είναι μεγαλύτερη από 1,6 μm. Η χαμηλότερη τραχύτητα σταθεροποιεί τον συντελεστή τριβής της επιφάνειας επαφής μεταξύ της ροδέλας και της κεφαλής του μπουλονιού μεταξύ 0,12-0,15, μειώνοντας έτσι το σφάλμα προφόρτισης της μεθόδου ροπής κατά περίπου 15%, παρέχοντας στους μηχανικούς πιο αξιόπιστο έλεγχο σύσφιξης.

Στα στατιστικά στοιχεία της πραγματικής γραμμής συναρμολόγησης, το ποσοστό επιτυχίας αυτόματης φόρτωσης των ροδέλες σχήματος σέλας-που τροφοδοτούνται από δονούμενες πλάκες είναι έως και 99,5%, το οποίο είναι καλύτερο από το 97% των κυματοειδών ροδέλων του ίδιου μεγέθους. Αυτό μειώνει αποτελεσματικά το χρόνο διακοπής λειτουργίας και το χρόνο εμπλοκής. Επιπλέον, οι δοκιμές ανθεκτικότητας που πραγματοποιήθηκαν σύμφωνα με τα πρότυπα ASTM F606 δείχνουν ότι μετά από 1 εκατομμύριο κύκλους συμπίεσης, το υπολειπόμενο ύψος τόξου-ροδέλες σέλας υψηλής ποιότητας εξακολουθεί να διατηρεί πάνω από το 82% της αρχικής τιμής.

Η JOYEAR είναι μια οικογενειακή-επιχείρηση που παρέχει υψηλού όγκου-εξαγωγικές λύσεις υψηλής απόδοσης για βιομηχανικά εξαρτήματα σε πελάτες σε όλο τον κόσμο. Τα προσαρμοσμένα μεταλλικά προϊόντα μας είναι κατασκευασμένα με δεξιοτεχνία. Στείλτε μας τα αρχεία σχεδιασμού σας, είτε είναι ψηφιακά προσχέδια είτε πρωτότυπα, και το έμπειρο προσωπικό μας θα δημιουργήσει με ακρίβεια απτά εξαρτήματα που ικανοποιούν τις απαιτήσεις σας.

★Η γκάμα των προϊόντων μας περιλαμβάνει:

►Υλικά:Ανθρακούχο χάλυβα / Ήπιος χάλυβας / Δομικό χάλυβα / Ανοξείδωτο / Αλουμίνιο / Χαλκός, κ.λπ.

►Έντυπα:Φύλλα / Προφίλ / Σωλήνες / Στρογγυλές ράβδοι / Επίπεδες ράβδοι / Τετράγωνες ράβδοι κ.λπ.

►Ρυθμιστικό διάλυμα και απορρόφηση κραδασμών

---

Η τοξωτή δομή της ροδέλας της σέλας λειτουργεί σαν ένα μικροσκοπικό ελατήριο. Μπορεί να απορροφήσει αποτελεσματικά ενέργεια δόνησης υψηλής-συχνότητας και χαμηλού-πλάτους. Οι δοκιμές δυναμικής ακαμψίας δείχνουν ότι η ροδέλα έχει συντελεστή απώλειας έως και 0,12 στην περιοχή συχνοτήτων από 50 έως 200 Hz. Αυτό είναι ένα υψηλότερο επίπεδο μεταξύ των μεταλλικών υλικών. Αυτό σημαίνει ότι περίπου το 12% της ενέργειας δόνησης διαχέεται ως θερμότητα. Αυτό μειώνει το φορτίο κρούσης που μεταδίδεται στο σπείρωμα του μπουλονιού. Αυτό είναι ιδιαίτερα επωφελές για περιπτώσεις όπως βραχίονες ακριβείας ηλεκτρονικού εξοπλισμού και οπτικά όργανα που απαιτούν υψηλές απαιτήσεις κατά{12}}μικροκραδασμού.

►Σταθερή προφόρτιση

---

Όταν-μεταλλικές ροδέλες σέλας υψηλής ποιότητας συμπιέζονται στο 70% ύψος του τόξου, το εύρος διακύμανσης προφόρτισης μπορεί να ελεγχθεί εντός ±10%. Πάρτε για παράδειγμα την προδιαγραφή M10. Η δύναμη προφόρτισής του είναι συνήθως 1900 έως 2600 Newton. Η μέγιστη απόκλιση είναι μόνο 350 Newton. Αυτή η υψηλή σταθερότητα προκύπτει από τις στενές ανοχές πάχους και ύψους κορώνας. Η ανοχή είναι ±0,1 mm. Αυτό κάνει τη σχέση μετατροπής μεταξύ της ροπής συναρμολόγησης και της αξονικής δύναμης πιο γραμμική. Είναι βολικό για τους μηχανικούς να υπολογίζουν με ακρίβεια τα φορτία σύσφιξης. Αποφύγετε-το υπερβολικό σφίξιμο ή χαλάρωση.

►Βελτιώστε τη ζωή της κόπωσης

---

Μετά τη χρήση ροδέλες σέλας, η διάρκεια κόπωσης των συνδέσεων μπουλονιών μπορεί να αυξηθεί κατά 30% έως 50%. Η ελαστικότητα του πλυντηρίου αποθηκεύει μέρος της ενέργειας δόνησης. Αυτό μειώνει την μέγιστη πίεση στη ρίζα του νήματος. Σε σενάρια εναλλασσόμενου φορτίου, όπως μπουλόνια κυλινδροκεφαλής κινητήρα, η προσθήκη ροδέλες σέλας μπορεί να μειώσει την πιθανότητα θραύσης κόπωσης των μπουλονιών κατά περίπου 40%. Αυτό επεκτείνει τα διαστήματα συντήρησης ολόκληρου του συγκροτήματος.

►Υψηλή ελαστική παραμόρφωση

---

Η αναλογία ύψους σέλας προς πάχος είναι συνήθως μεταξύ 1,5 και 2,5. Αυτό του επιτρέπει να αντέχει μεγάλες ελαστικές παραμορφώσεις. Δεν υφίσταται πλαστική απόδοση. Για παράδειγμα, τα πλυντήρια premium M8 έχουν ύψος κορώνας 2,2 mm. Μπορεί να συμπιεστεί στα 0,6 mm χωρίς μόνιμη παραμόρφωση. Η συμπίεση φτάνει το 73%. Αυτή η υψηλή ελαστικότητα επιτρέπει στις ροδέλες να αντισταθμίζουν τη χαλάρωση στη βιδωτή σύνδεση. Αντισταθμίζει επίσης τις διαφορές στη θερμική διαστολή. Αυτό διατηρεί την πίεση της επιφάνειας στεγανοποίησης σταθερή για μεγάλο χρονικό διάστημα.

★Παρέχει οπτική ένδειξη κλειδώματος

---

Όταν το παρέμβυσμα είναι τελείως πεπλατυσμένο, το εξωτερικό άκρο ταιριάζει στην επιφάνεια του συνδετήρα, σχηματίζοντας μια εμφανή "πεπλατυσμένη" κατάσταση. Ο χειριστής μπορεί να προσδιορίσει οπτικά εάν το σφίξιμο είναι στη θέση του χωρίς να χρειάζεται εργαλείο μέτρησης.



★Αντοχή σε κρουστικό φορτίο

---

Σε ξαφνική κρούση, η ροδέλα της σέλας απορροφά ενέργεια μέσω ελαστικής παραμόρφωσης. Η μετρούμενη μεταφορά φορτίου αιχμής μειώνεται κατά περίπου 25%, προστατεύοντας το ζεύγος νημάτων από στιγμιαία ζημιά υπερφόρτωσης.

★Κατάλληλο για περιορισμένους χώρους

---

Οι ροδέλες σέλας έχουν συνήθως ύψος κορώνας μόνο 1–3 mm και καταλαμβάνουν μικρό αξονικό χώρο. Σε συμπαγή εξοπλισμό ή λεπτές κατασκευές, εξακολουθεί να παρέχει ελαστική αντιστάθμιση χωρίς να αυξάνει το συνολικό ύψος.



★ Εύκολο στην αυτοματοποίηση ανίχνευσης

---

Η αλλαγή ύψους μετά την ισοπέδωση της φλάντζας μπορεί να ανιχνευθεί από έναν αισθητήρα μετατόπισης λέιζερ με ακρίβεια ±0,05 mm. Αυτό παρέχει αξιόπιστη-ανατροφοδότηση θέσης για εξοπλισμό αυτόματης σύσφιξης και μειώνει τις μη αυτόματες επιθεωρήσεις.

Δώστε μια προσφορά, βεβαιωθείτε ότι η ποσότητα παραγγελίας είναι ακριβής,

και περιλαμβάνει όλες τις σχετικές λεπτομέρειες, όπως τους όρους πληρωμής, τους όρους εμπορίου, τον τύπο συσκευασίας κ.λπ.

Ακολουθήστε ακριβώς τα αρχικά σχέδια και δείγματα κατά την παραγωγή των προϊόντων.

Συσκευάστηκε προσεκτικά και παραδόθηκε στους πελάτες μετά από τελική επιθεώρηση.
